ウォールスペーサー

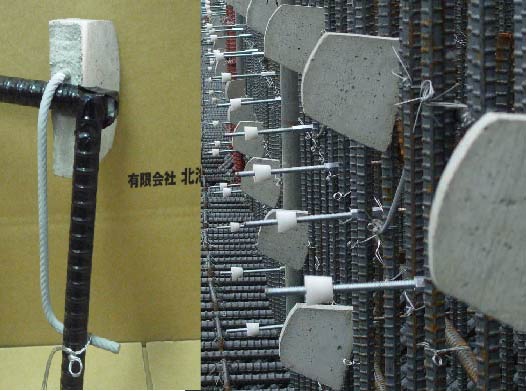

写真


特徴

  • 構造物と同等の普通コンクリート製ですので異物混入になりません。
  • 圧縮強度は、40N/mm2以上です。
  • 配力筋(横鉄筋)に引っ掛けて主鉄筋(縦鉄筋)にアンカー部分が当って自重により自立します。
  • ハート型や馬蹄型スペーサーに比べてコンクリート部分が半分なので、軽量です。

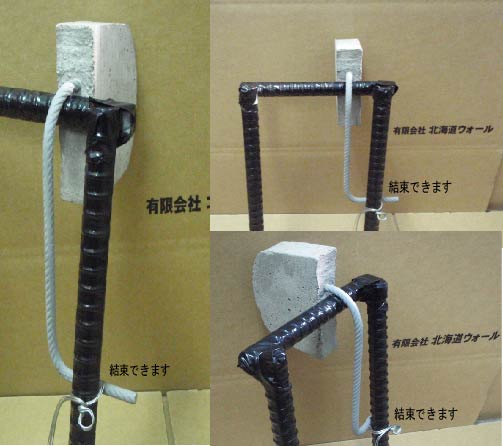

  • アンカー部分を結束することが出来ますので、確実に固定できます。
  • 結束により脱落しないので、落下災害の防止になります。
  • w50・60程度のサイズなら、片手で20個~30個程持ち運び出来ます。歩きづらい足場や階段での小運搬時も手摺につかまる事が出来ますので、安全に運べます。(両手がふさがりません)

ウォールスペーサーのサイズ選定は、配力筋(横鉄筋)外面から仕上り面までの距離です。被り寸法は、鉄筋芯からの距離を表示している場合がありますので設計図書をご確認お願い申し上げます。

規格品サイズ(在庫品)

  • w50
  • w60
  • w65
  • w70
  • w80
  • w90
  • w100
  • w110
  • w120
  • w130
  • w140
  • w150

上記以外のサイズは特注品として受注生産致します。御取引先または当社までご連絡お願い申し上げます。

登録情報

製品特許 特許3866682号
国土交通省NETIS登録商品 登録番号 HK-100011-V

資料

PDFカタログ
国土交通省NETIS登録ホームページ
